Montáž a servis ruční pumpy
-
Ruční pumpa typu India se skládá ze tří ocelových dílů - fixační nohy, střední části s chrlící trubkou a hlavy s čerpací pákou, studna Antonínek v Baie-de-Henne (únor 2016)
Ruční pumpa typu India se skládá ze tří ocelových dílů - fixační nohy, střední části s chrlící trubkou a hlavy s čerpací pákou, studna Antonínek v Baie-de-Henne (únor 2016)
-
Detail hlavy, v níž se přenáší kmitání páky na svislý pohyb táhel pomocí řetězového převodu, Bombardopolis (únor 2016)
Detail hlavy, v níž se přenáší kmitání páky na svislý pohyb táhel pomocí řetězového převodu, Bombardopolis (únor 2016)
-
Spouštění ponorného čerpadla, kterým se měří vydatnost, do nově zabetonované studny Dorota v Bombardopolis (leden 2016)
Spouštění ponorného čerpadla, kterým se měří vydatnost, do nově zabetonované studny Dorota v Bombardopolis (leden 2016)
-
Sací cylindr ruční pumpy typu India funguje na podobném principu jako hustilka jízdního kola, Baie-de-Henne (únor 2016)
Sací cylindr ruční pumpy typu India funguje na podobném principu jako hustilka jízdního kola, Baie-de-Henne (únor 2016)
-
Našroubování prvního táhla na sací cylindr u studny Dorota v Bombardopolis (leden 2016)
Našroubování prvního táhla na sací cylindr u studny Dorota v Bombardopolis (leden 2016)
-
S pomocí hydraulické ruky Pragy V3S se do vrtu postupně spouští sací trubky, jejichž středem prochází sací táhla, Bombardopolis (leden 2016)
S pomocí hydraulické ruky Pragy V3S se do vrtu postupně spouští sací trubky, jejichž středem prochází sací táhla, Bombardopolis (leden 2016)
-
Třímetrové díly trubek i táhel jsou spojeny závity do tzv. kolony (leden 2016)
Třímetrové díly trubek i táhel jsou spojeny závity do tzv. kolony (leden 2016)
-
Uvolnění a pádu trubek do vrtu brání při instalaci speciální svěrák, kromě toho je kolona jištěna úvazem na hydraulické ruce pragovky, Bombardopolis (leden 2016)
Uvolnění a pádu trubek do vrtu brání při instalaci speciální svěrák, kromě toho je kolona jištěna úvazem na hydraulické ruce pragovky, Bombardopolis (leden 2016)
-
Praga V3S s hydraulickou rukou spouští čtyřicetimetrovou sací kolonu do studny Dorota v Bombardopolis (leden 2016)
Praga V3S s hydraulickou rukou spouští čtyřicetimetrovou sací kolonu do studny Dorota v Bombardopolis (leden 2016)
-
Nasazení středové části pumpy s chrličem vody, Bombardopolis (leden 2016)
Nasazení středové části pumpy s chrličem vody, Bombardopolis (leden 2016)
-
Montáž páky, která je v hlavě pumpy uchycena na čepu s kuličkovými ložisky, Bombardopolis (leden 2016)
Montáž páky, která je v hlavě pumpy uchycena na čepu s kuličkovými ložisky, Bombardopolis (leden 2016)
-
Cena nové pumpy India s třiceti metry sacích trubek a táhel je cca 1000 USD, Bombardopolis (leden 2016)
Cena nové pumpy India s třiceti metry sacích trubek a táhel je cca 1000 USD, Bombardopolis (leden 2016)
-
Výroba závitu na vrchním táhle pro uchycení řetězového převodu, studna Fanka v Carrenage (únor 2016)
Výroba závitu na vrchním táhle pro uchycení řetězového převodu, studna Fanka v Carrenage (únor 2016)
-

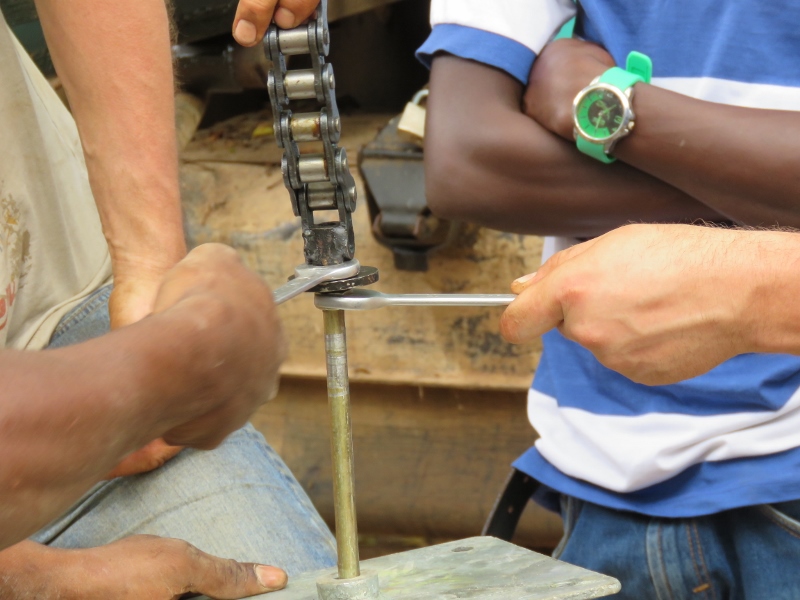

Montáž řetězového převodu na studnu Dorota v Bombardopolis (leden 2016)
Montáž řetězového převodu na studnu Dorota v Bombardopolis (leden 2016)
-
Osazení čerpací hlavy, Bombardopolis (leden 2016)
Osazení čerpací hlavy, Bombardopolis (leden 2016)
-
Údržba studny Šárka v osadě La Pierre - pomocí trháků je třeba rozpojit zarezlé spoje na sacím cylindru (únor 2016)
Údržba studny Šárka v osadě La Pierre - pomocí trháků je třeba rozpojit zarezlé spoje na sacím cylindru (únor 2016)
-
Demontáž opotřebovaného cylindru, La Pierre (únor 2016)
Demontáž opotřebovaného cylindru, La Pierre (únor 2016)
-
Pohled na rozebraný cylindr před výměnou těsnění a pryže na sacím pístu, La Pierre (únor 2016)
Pohled na rozebraný cylindr před výměnou těsnění a pryže na sacím pístu, La Pierre (únor 2016)
